2018年9月24日
Quimat 2.4"TFT デジタル オシロスコープ その2
17日の日記のその後です。シンセの波形の確認用として（主に娯楽用途ですが）十分に使えそうなので、ラックに取り付けることにしました。いちいち繋ぐのは面倒ですからね。
本当はきちんとパネルを作って埋め込みたいところですが、それには時間がかかるので、まず第一段階はオシロスコープ本体を壊さない範囲でやる方針とし、そのまま両面テープで貼り付けることにしました(^^;) これなら必要に応じて通常のオシロスコープとしても使えます。
本体付属の測定ケーブルは片側にワニ口クリップがついたBNCケーブルで、これまではパッチケーブルの先端をそのクリップで挟んで測定していました。これはかなり不便なので、パッチケーブルをそのまま挿せるアダプタを自作しました。（青いケーブルが繋がっている部分）
市販のBNCケーブルのコネクタ部分を壊し、先日のMultipleの自作で余ったジャックを無理矢理ハンダ付けし、エポキシパテで硬めて、黒く塗装したものです。もう少しコンパクトにできると良かったのですが、BNCはコネクタ自体が大きいので限界がありますね。でもまあ第一段階はこれでOKとしました。
また、このオシロスコープは9VのACアダプタによる電源供給なのですが、いちいち繋ぐのが面倒なので、9V電池（006P）で駆動させてみました。写真を撮り忘れましたが、パネルの裏（ラック内）に電池ボックスが置いてあります。
動作は問題なさそうですが、電池がどのくらい保つか分からないので、しばらく使ってみたいと思います。マニュアルによると最大120mAということなので、測定しっぱなしだと、すぐに切れるかもしれませんね・・・。
本当は電源もユーロラックの電源ユニットから取りたいところですが、そちらは5Vと12Vしか出ていないんですよね。電池があまり保たないようなら、DC/DCコンバーターのようなものを使って変換して使うことも考えています。
ラックのレイアウトも少し見直して、オシロスコープはいちばん左に取り付けました。左端は奥行きに制限があるので、ちょうど良かったです。
関連リンク
・Quimat 2.4"TFT デジタル オシロスコープ その3 (2018年10月03日)
2018年9月20日
pittsburgh modular Midi 3
ヤフオクでpittsburgh modularのMidi 3を入手しました。（写真中央の太いケーブルが挿さっているやつ） デジタルシンセのMIDI信号を、アナログシンセで一般的なCV/Gate信号に変換するためのモジュールです。これでDX7IIの鍵盤で弾けるようになりました。また、PCとの連携も可能になります。
この手のモジュールは１万円台半ばくらいからあるのですが、これはわりと高機能なモデルで、新品で買うと２万円台後半〜３万円くらいします。１万円で入手できたので嬉しいです。
機能的にも製品によって様々なのですが、このモデルの特徴はクロックを内蔵していることですかね。MIDI機器を繋がなくてもクロックジェネレータとして使えます。これで先日のEGも本来の目的で（LFOではなくEGとして）活用できます。テンポの設定はボタンをリズミカルに叩く、いわゆるタップテンポ方式で、速いテンポを設定するのは大変ですけどね(^^;)
また、デュオフォニック（同時発音数２）に対応しているので、２和音までの演奏が可能です。まあ、オシレータが１つしかない現状では活用できないんですが、これを利用すれば、何か面白い使い方ができそうな気もします。
ちなみに、はじめはラックのいちばん左（電源の右）に取り付けようと思っていたのですが、このRackBruteの左端は電源ケーブルと干渉するため、薄いモジュールじゃないと入らないようです。レイアウト的には色々と制約が出ますねぇ(^^;)2018年9月18日
Doepfer A-141-2 VC ADSR
DoepferのA-141-2 VC ADSRが中古で安かったので購入しました。１万円くらいでした。LFOとしても使用できるEG（エンベロープ・ジェネレータ）です。
以前から、Plaitsの次に何のモジュールを買うのが有益かと考えてきたのですが、シーケンサのクロックとしても使えるLFOか、ADSR型のEGにしようと決めました。これはその両方が使える（同時には使えないけど）モジュールとして、理想的な選択肢でした。
当面はLFOとして、シーケンサのクロックの代わりに使いたいと思っています。これで外部にmonotribe等を用意する必要がなくなり、とても便利になります。
まあLFOはオマケという感じですが、EGとしてはかなり高機能で、他のモジュールにはない機能がいくつもあります。特にEOA (End Of Attack)やEOR (End Of Release) といった出力端子は、アイデア次第で面白いことができそうです。もう少し機材が増えてきたら活用できるのではないかと期待しています。
ラックへのマウントには１つ誤算がありました。このモジュール、思ったより奥行きがあり（70mm）うちのRackBruteだと、電源基板のない右端にしか取り付けできませんでした。このラックは、どのくらいの奥行きまで対応しているのかスペックが公開されていないのですが、意外と余裕があると思っていたので確認していませんでした。60mm以内と考えておいたほうが良さそうです。ほんと、右端に収まったことを不幸中の幸いと喜ぶべきですね。危ない危ない(^^;)
なお、モジュラーシンセは意外と中古市場が充実しているようだし、２つ買ってみて不満がなかったので、今後も中古メインで買っていくことにしました。早く主要なものを揃えたいですしね。
2018年9月17日
Quimat 2.4"TFT デジタル オシロスコープ
Amazonで３千円台のオシロスコープを見つけたので買ってみました。
ユーロラックにマウントできるオシロスコープのモジュールもいくつか存在するのですが、何万円もするので手が出せません。でも数千円なら悩む必要はないし、そのうちマウントできるよう工作してもいいですしね。まあ実際には色々と大変だろうけど(^^;)
オシロスコープは使うのも初めてで何の予備知識もなかったのですが、適当にいじっていたらソレっぽく表示できました。
ようは横が時間軸で、縦が電圧の振幅なので、レンジを調整してやれば良いんですね。この製品は操作も分かりやすく、そこまではマニュアルを読まずに使えました。なかなか面白いです。将来、電子工作に活用しようなどと期待しているわけではありませんが、せっかくだからちゃんとした使い方くらい勉強してみますかね。
写真と文章だけでは分かりにくいので突貫で動画も作ったのですが、ピンボケだったので仮の限定公開です(^^;) 気力があったら後で作り直します。
関連リンク
・Quimat 2.4"TFT デジタル オシロスコープ その2 (2018年09月24日)
2018年9月16日
Multipleを自作
モジュラーシンセのMultipleモジュールは信号を分割するだけの単純な機材なのに、パッシブタイプでも５〜６千円くらいします。欲しいものはたくさんあるし、そんなところに予算を割くのはバカらしいので、アルミ板とジャックの部品だけ買って自作してみました。（写真の右端のやつ）
仕様は、市販品でよくある８端子のタイプです。上４つと下４つが、それぞれ内部で繋がっているので、例えば左の写真のように黄色のケーブルから入ってきたクロック信号を、緑とオレンジのケーブルに分割したいようなときに使います。最大で３分割までできるわけですね。逆にミックスも可能なはずです。
電子工作としては超初級レベルなのですが、アルミ板の加工が想像以上に大変でした。制作時間の99.89%は板金加工かもしれません（笑） 当分やりたくないですね。幅は最初2HP（HPはユーロラック規格の横幅の単位で1HP=1/5インチ）でやろうとしたのですが、ジャックの幅がギリギリで加工が難しく、強度も不安だったので3HPにしました。
アルミ板の厚さは、以前のブランクパネルのときの倍の1mmにしてみましたが、切ったり穴を開けたりが本当に大変でした。そのくせ簡単に曲がるし傷つくし、穴あけ位置は微妙にズレるし、手作り感あふれるデキになってしまいました。これ以上は、ちゃんとした工具がないと駄目ですね。本当に体を壊します。
なお、中央付近のジャックにケーブルを挿すと簡単にたわんでしまうので、裏からブランクパネルのときの廃材で補強しました。これは我がながら良いアイデアで、単純に巻き付けただけでバッチリうまくいきました。
ロゴはプリンタでラベルシールに印刷したものを切って貼っただけですが、もうちょっと格好良くできないか考えたいです。文字だけならインスタントレタリング（懐かしい）とかが良いんですかね。今なら（使ったことないけど）転写シールでしょうか。
まあ、いろいろ不満も残りましたが、とりあえずちゃんと使えているので満足感はありますね。2018年9月11日
Mutable Instruments Plaits その4
3日の日記のその後です。Plaitsの音声出力はOUTに加えて、もう１つAUXという端子が用意されています。これを試してみました。
モノラル音源なので普通はOUTだけを使うわけですが、AUXはOUTとは少しバリエーションの違う音が出るようになっています。内容は音源（MODEL）によって違うのですが、ステレオとして使うのに効果的な音が出てきて、なかなか面白いです。
実際にサンプルデータも用意しました。Seqを使ったランダム再生で、緑の８つの音源（Pair of classic waveforms, Waveshaping, Two operator FM, Granular formant, Harmonic, Wavetable, Chords, Vowel and speech synthesis）を各々14秒くらいずつ切り替えながら録音したものです。
♪Plaits_OUT_and_AUX_DEMO.wav (96kHz/24bit/69.1MB)
（非圧縮ハイレゾデータです。回線状態によっては音切れする可能性があります。パケット代も要注意）
左チャンネルがOUT、右チャンネルがAUXです。AUXのほうが音量が小さいようなので、ボリュームを少し上げました。エフェクトはリバーブだけかけています。
スケールはクロマチックです。クロマチックは調性感がないので、こういった早いテンポだとパーカッシブになって、意外と使えそうですね。曲のバックでずっと鳴らしても面白いかもしれません。
2018年9月 3日
2hp Seq
中古で安く売っていたので、シーケンサーのモジュールを買ってみました。 2hpのSeqです。（写真の右端の細長いやつ）
YouTube等でモジュラーシンセのデモ動画などを見ていると、鍵盤を使わずシンセの音をシーケンサー等で鳴らしているものが目立ちます。実際、鍵盤を弾きながら音色をいじるのは面倒なので、おのずとそうなるのでしょうね。
更に、人間が作ったシーケンスではなく、音をランダムに鳴らしているようなものも多く、かなり印象的です。音楽と呼べるのかも微妙なレベルですが、ずっと聴いていると不思議なトリップ感があって、非常に面白いです(^^;) ぜひ私もやってみたくなりました。
調べてみると、ランダムに音を鳴らすためには複数のモジュールを組み合わせたり、多機能なシーケンサーを使う必要があり、意外とお金がかかります。しかし、色々な製品を調べてみたところ、このSeqなら、他にクロックを発するものさえあればランダムなシーケンス再生が可能だということに気づきました。ちょうど中古で１万円くらいの出物があったので、買ってみました。クロックは、とりあえずmonotribeのSync outを使っていますが、MicroBruteのLFO出力でも代用できるかもしれませんね。
このseq、最大16ステップの周波数（音程ではなく自由な周波数）をツマミで記録（チューニング）しておくと、内蔵のクォンタイザーが12音階（スケールも選択可）に自動補正して再生してくれるという、珍しいシーケンサーです。いや、珍しくないのかもしれませんが、こんなの初めて知りました(^^;)
周波数が登録できてしまえば、ステップ1から順々に再生したり、逆方向に再生したり、順方向と逆方向を繰り返したり、ランダムに再生したりと、色々できます。各設定は電源を切っても保存されるようです。
私はこの、事前に使う音を限定した状態でのランダム再生というものに、大きな可能性を感じました。16ステップあれば、ダイアトニック・スケールでも２オクターブ、ペンタトニックなら３オクターブ以上も記録できます。または、同じ音を（例えばルート音などを）複数のステップに入れておくことで、使われる音の確率のコントロールも可能なはずです。
実際に試してみましたが、目論見通り使えています。monotribeのクロックはSeqのCLOCK端子に繋ぎますが、これだと音源のゲートに繋ぐものがなくなって音が鳴りっぱなしになってしまうので（まあ、早いテンポならそれもアリですが）分割してPlaitsのTRIG端子にも繋ぎました。分割ケーブルは持っていないので、家にあったヘッドフォン用の分割アダプターを使いました。モノラルではなくステレオ用ですが、まあ特に問題ないですよね。
文章だとまるで伝わらないと思うので、音声データも用意しました。（非圧縮のハイレゾデータなので再生開始まで時間がかかったり、再生中に途切れたりするかもしれません。パケット代も要注意）
♪Plaits_and_Seq_RANDOM_DEMO.wav (96kHz/24bit/133.6MB)
Plaitsのウェーブテーブル音源を適当なテンポでランダムに再生させたまま、たまに手動で音色のツマミを動かしたものです。スケールはペンタトニック。このスケールがランダムでもいちばん音楽っぽくなりますからね。
録音はオーディオインターフェイス経由で行い、エフェクトはリバーブだけかけています。
関連リンク
・Mutable Instruments Plaits その4 (2018年09月11日)
・2hp Seq その2 (2018年09月26日)
Mutable Instruments Plaits その3
8/31の日記のその後です。Plaitsの出力をMicroBruteのライン入力に入れる件を試してみました。結論から言えば、予想どおりだけど面白味はありませんでした(^^;) というわけで、今回は短めです。
まず、PlaitsのOUT端子からの信号はラインレベルに比べると出力が大きいようで、入力のボリュームをかなり絞る必要がありました。これは音質的にはマイナスでしょうね。でもフィルタの効果は大いにありました。FM音源などのデジタルならではの音にアナログのフィルターという組み合わせも、悪くないですね。特にレゾナンスをかけると良い感じです。
MicroBruteのオシレータとのミックスも可能ですが、おそらくフィルターの手前でミックスされていて、そのあとはフィルターもエンベロープも、みんな共通の設定でかかるので、面白味はありません。オシレータが重なることによって音が太くなるといった効果はあるのでしょうが、やはり個別にフィルターやEGが欲しくなりますね。そのあとで（ミキサー等で）ミックスしたほうが、新しい音が作れるように思いました。
以上、配線の面倒くささを考えると、たぶんもうやらないです(^^;)
関連リンク
・2hp Seq (2018年09月03日)
・Mutable Instruments Plaits その4 (2018年09月11日)
2018年8月31日
Mutable Instruments Plaits その2
25日の日記のその後です。時間をかけていじってみたので、ざっと感想です。
このPlaitsは16種類の音源（MODEL）を搭載しており、パネル上部にある小さな２つのボタンで切り替えます。何度も押すのがちょっと面倒だけど、アイコンがあるので種類は選びやすいです。
16の音源すべての感想を書く気にはなれませんが、気に入ったものを３つほど書いておきます。
まずFM音源（緑の３番目）です。これがあるのは嬉しいですね。アイコンもヤマハDXシリーズを知る者ならニヤっとしてしまう分かりやすさです(^^;) ２オペレータで、キャリアにフィードバックがあるシンプルなFM音源ですが、大きなツマミで操作する音作りは意外と快適で、音色バリエーションも豊富です。２オペだからと侮れませんね。
ウェーブテーブル音源（緑の６番目）も素晴らしいです。アイコンはテーブル（表）ですかね。いわゆるベクターシンセシスというやつだと思いますが、デジタルならではの、きらびやかな美しい音が簡単に作れます。昔、KORGのWAVESTATIONが欲しかったんですよね(^^;) このタイプの音源はなぜ消えてしまったのでしょう。
コード（緑の７番目）も面白いですね。アイコンは楽譜の和音。モジュラーシンセでポリフォニックを実現するには果てしない投資が必要になりますが、これで簡易的に２〜４和音が鳴らせます。ただ、スケール上の音程に合わせてコードが変わるわけではないし、音色バリエーションも少ないので、実用性は低いかもしれません。でもコードの種類もCVで切り替えることができるようなので、シーケンサーで気合を入れて操作すれば、そういったコードワークもできるかな？（笑） あとは、オクターブとか５度とかなら、音色パラメータの一部っぽく使えるかもしれませんね。
ざっと以上です。右ボタン（赤いアイコン）のほうの音源はノイズやパーカッション系の音なので、シンセとしては８音源ということになるのかもしれませんが、弾いてみて感じたのは、やはり良くも悪くもデジタルだなということですね。デジタルにしか出せない音は当然あるし素晴らしいんだけど、やはりアナログシンセには独特の魅力があるので、そのうち普通のオシレータモジュールも欲しいですね。
次にローパスゲートについて。こちらはまだ分からないことが多いのですが、パラメータのコントロールができることが分かりました。
まず前回、TRIGに入力した場合は打楽器のようなエンベロープになると書きましたが、それはデフォルトの設定で、ディケイタイムを調整することが可能でした。パネル上部の左ボタンを押しながらMORPHツマミを回します。ディケイを長めにするとシンプルな減衰系のエンベロープ（鐘の音のような感じ）になります。鍵盤を離しても減衰が続くので、ADSR型のEGで言えばのDSRを兼ねている感じでしょうか。持続音はLEVEL端子に繋げば可能なので、あとできないのはアタックタイムの操作ですね。フワっと立ち上がるような音は作れないようです。やはり、ゆくゆくは普通のADSR型のEGも欲しいけど、今はMicroBruteで代用します。
また、ローパスゲートのフィルターに相当する部分も調整ができます。左ボタンを押しながらTIMBREツマミです。マニュアルには「VCFA ↔ VCA」と書いてあるのですが、意味がよく分かりません。単なるカットオフとは違って、意外と大きな音色変化が起こります。ここはアナログなんですかね？ まあ、仕組みは分からないけど"使える"という印象はありました。
ただ、ボタンを押しながらツマミを回すという操作は、ちょっと最悪ですね。音色を決めたあとはツマミの位置を無闇に動かしたくないけど、これらの調整をするには動かさないとなりませんからね。元と同じ位置に戻すのが大変だし、よく忘れます。オールインワン的なモジュールだから操作性が悪いのは仕方ないですけどね。
最後に前回やり残したLFOですが、実際に試してみました。予想どおりMicroBruteのMOD MATRIXにあるLFOの出力を、PlaitsのFM端子に入力すると、良い感じにモジュレーションがかかりました。かかる量はその上のツマミで調整できます。MicroBrute側のモジュレーションホイールでも調整できるので、演奏でも使えそうです。とても良いですね。FMの左右にある端子に繋げば、それぞれの音色パラメータに対してモジュレーションをかけることもできます。LFOのモジュールもそのうち欲しいけど、当分はこれで代用できますね。
以上、今回はここまでです。次は、Plaitsの出力をMicroBruteのライン入力に繋ぎ、フィルターを通してどんな感じになるのかを試しみたいと思います。
※なお、このページの画像はPlaitsのマニュアルページから引用させていただきました。
関連リンク
・Mutable Instruments Plaits その3 (2018年09月03日)
2018年8月25日
Mutable Instruments Plaits
昨日の続きです。別の店に注文してあったモジュールも届きました。Mutable InstrumentsのPlaits、デジタルオシレータです。
最初の１つにデジタルを選ぶなんてどうかとも思ったのですが、MicroBruteに搭載されているものと同じようなモジュールを買っても面白くないので、ないものを買おうというコンセプトです。
アナログのオシレータよりかなり高いのですが（３万円超）できあいのシンセでは、オシレータがデジタルで他はアナログなんて構成は考えられませんから、意外と面白いと思います。実際、デジタル系のモジュールは意外とあるようです。アナログオシレータと混ぜても良いですしね。
また、このPlaitsにはローパスゲートという機能が内蔵されています。そんな名前のものは知らなかったのですが、VCFやEG, VCAの代わりにもなり、このPlaits単体でも演奏ができるようです。これも、最初の１つとして選んだ理由です。
そこで、ざっと試してみました。まずMicroBruteのGate OutをTRIGに、Pitch OutをV/OCTに繋いでみたところ、ちゃんと演奏できました。打楽器のようなアタック感のあるエンベロープになります。更に、TRIGをLEVELに変えると持続音になるので、MicroBrute側をGate OutではなくMOD MATRIXにあるENVからの接続に変えてみたところ、MicroBruteのスライダーで設定したエンベロープで演奏できました。予想はしていましたが、フレキシブルで素晴らしいですね。試していませんが、LFOも使えると思います。
とりあえず見よう見まねではこんなところですが、まだPlaitsの音の作り方が全く分からないので、あとはマニュアルを読んでみたいと思います。
最初は単なるアルミの板を付けようと思っていたのですが、パンチングという素材があることを知って、それにしてみました。穴が空いているほうがカットしやすそうだし（そもそも工具がカッターしかないし）傷が付いても目立たないだろうという目論見です。大変でしたが、うまくいきました。何気に市販品より格好良いんじゃないですかね、これ？(^^;)
実際に今回使用したこの製品は、穴のサイズもユーロラックのネジと同じでした。カットする位置をうまく合わせれば、もしかするとネジ止めも可能かもしれません。今回は単純に、綺麗に剥がせるタイプの両面テープで貼りましたが、次の機会があれば（ないかなぁ）挑戦してみたいです。
また、穴が開いているとホコリが入るかと思って、はじめは裏に不織布を貼ってみたりもしたのですが、ないほうが中がぼんやり見えて格好良いので（中にはLEDもある）悩んだ末に取ってしまいました。迷ったら見た目を取るのが私のポリシーです（笑）
関連リンク
・Mutable Instruments Plaits その2 (2018年08月31日)
2018年8月24日
Arturia RackBrute 3U

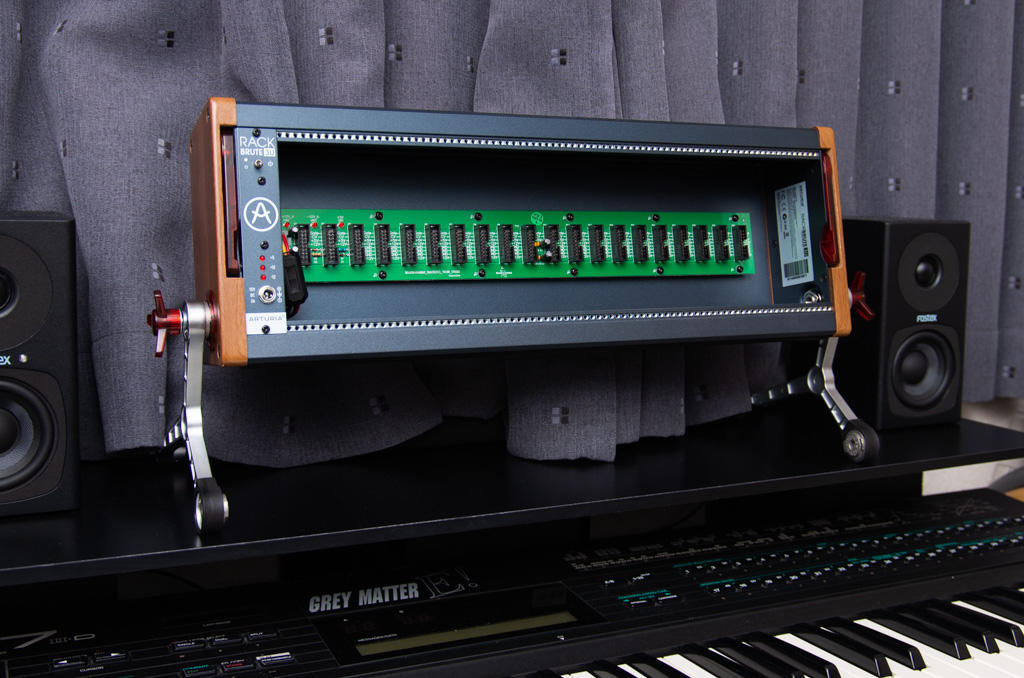

ArturiaのRackBrute 3Uを買いました。ユーロラック規格のモジュラーシンセ用ケース＆電源です。モジュラーシンセの世界には以前からかなり心惹かれるものがあったのですが、初期費用がかかりすぎるのが難点で、なかなか手が出せませんでした。モジュールは１万円前後のものも多いのですが、ケースが高いんですよね。
実際にはもう少し安いケースもあるのですが、私は何でもデザインが気に入らないと満足できない人なので、そこだけは妥協したくありませんでした。自作PCのときも同じで、結局あとから良いものに買い換えましたしね。
とりあえずデザインは最高ですね。Arturiaの製品はみんなデザインが良いと思います。モジュールはまだないので何もできませんが、数年かける覚悟で、少しずつ揃えていくつもりです。手始めに別の店で１つ注文したので、それはまた届いてから書きたいと思います。
ちなみに、うちにはMicroBruteがあるので、それと連携すれば、基本的なモジュールが揃っていない段階でも、それなりに楽しめるはずです。元々セミモジュラー的なシンセですしね。鍵盤も当分それを使うつもりです。
関連リンク
・Mutable Instruments Plaits (2018年08月25日)
2018年8月12日
AKAI S3000XL その後4
5/24の日記のその後です。MPCに浮気していて時間がたってしまいましたが、せっかくお金をかけて大容量ドライブを搭載したので、本格的な複数サンプルによるプログラムの作成を試してみました。
とはいえ自分でサンプリングするといっても、なかなか音ネタがないので、今回はMASCHINEの「PIANO 1」というプリセット音を使いました。調べてみると、これは44.1kHz/16bitのWAVデータで、サンプル容量の合計が約31.5MBという、まさにメモリ32MBのこのS3000XLで使ってくださいと言わんばかりのデータです(^^;) ライセンス的にどうなのかは調べていませんが、まあ私が買ったものだし、外に出すわけでもないので、気にしなくても良いでしょう。
このデータは鍵盤３個（半音３つ）ごとにサンプリングされているようで、C0〜A6まで、合計29個のWAVデータでした。これをS/PDIF経由で１つ１つS3000XLにサンプリングしました。S3000XLではステレオの場合、左右が別々のデータになるようなので、この時点で58サンプルとなります。その後、これらを１つ１つ鍵盤の特定範囲（元サンプルの音程を中心に半音下と半音上の１音半の範囲）に割り当てて１つのプログラムを作りました。
大変な作業になるだろうと覚悟していましたが、思ったほどではありませんでした。液晶も大きいしボタンもたくさんあるので、効率よく操作できます。インターフェイスもよく考えられていますね。このくらいのデータなら、慣れれば１時間かからずに作れそうです。
音も満足です。PCなしでピアノの音を弾くとなると、我が家ではこれまで古いKORG M1かRoland JV-880のピアノの音を使うしかありませんでしたが、時代を考えると、どちらのPCMデータもそれほど大容量なものとは思えません。一方、MASCHINEのデータがいつ頃サンプリングされたのかは分かりませんが、少なくとも今世紀に入ってからでしょうから、それなりに高音質なデータなのだろうと思います。実際、弾いていても全く違和感なく、ピアノらしいピアノの音で、かなりハッピーです(^^;)
ちなみに、SDカードを使ったSCSIストレージとはいえ、32MBの読み込みには１分ほどかかります。このあたりは、ちょっと実用的じゃないかもしれませんね。
関連リンク
・AKAI S3000XL その後5 (2019年10月09日)
2018年8月 7日
YAMAHA UX16
先日、ちょっと試したいことがあってDX7IIのほうもMacと接続できるようにしたのですが、私が所有しているEDIROL (Roland)のUM-1という古いUSB-MIDIインターフェイスが、最近のmacOSでは動作しないことが分かりました。
ハードウェアが故障したわけではないのにドライバソフトがバージョンアップされないせいで使えなくなってしまうのは残念な話です。ローランドに裏切られたのは２度目なので、今度はヤマハにしてみました。いちばん安いUX16というやつで、３千円ちょっとでした。
これも2001年発売と古いようですが、最新のHigh Sierra (10.13)で問題なく動いています。UM-1も同じ時期の製品だと思いますが、こちらは後継機が出ているせいで、古いほうはサポートが打ち切られてしまったのでしょうね。
Amazonを調べていると、千円以下のMIDIインターフェイスもたくさん売っていますね。聞いたことのないメーカー（おそらく中国）ばかりで、さすがに手が出せませんでしたが・・・。2018年7月11日
FOSTEX PM0.3H
5/16の日記のその後です。せっかく大きな台を作ったので、そこに乗せるちゃんとしたモニタ用のアクティブ・スピーカーを買いました。FOSTEXのPM0.3Hです。
まだ少ししか試していませんが、CDやPC内にあった音楽データを聴いてみたところ、低音から高音までバランス良く鳴ってくれていて、とりあえず不満はありません。値段を考えれば、かなり好印象です。
内蔵アンプは15Wですが、狭い部屋（仕事部屋にしている５畳くらいの洋間）で使うには十分すぎるくらい大きな音が出ます。
また、このスピーカーは（ヘッドフォンも含めて）私にとって初めてのハイレゾ対応機器です。高域再生能力だけがハイレゾの魅力ではないと思っているので、いわゆる対応機器というものに意味があるのかどうか懐疑的なのですが、そのあたりもいろいろチェックしてみたいですね。
2018年6月29日
AKAI MPC500 その後3
19日の日記のその後です。先日、eBayを眺めていたら、黒いパッドのついたMPC500が出品されていました。気になって調べたところ、MPCstuffというお店(?)で様々なMPC用のカスタムパーツが販売されていることを知りました。
このMPCstuffのパッドには通常タイプと、厚手の（裏も平らな）高感度タイプがあるようです。ちょっと高かったけど後者を買ってみました。
色も選択肢が豊富で、はじめは黄色や青を買おうかとも思ったのですが、ここだけが派手な色になっても変かなと思い直して、無難な黒にしました(^^;) もう少し安ければ２種類くらい買って試したんですけどね。でも純正のグレイより断然格好良くなったので大満足です。
叩き心地も良好です。以前のも裏に滑り止めパッドを貼って加工したので悪くはなかったのですが、最初からこれを知っていれば、いらぬ苦労をせずに済みましたね。2018年6月19日
AKAI MPC500 その後2
5/30の日記のその後です。手間暇かけて綺麗にしたボディを埃まみれにしないため、使わないときはビニールの袋に入れていたのですが、せっかくなのでケースを買いました。
というのを買ってみました。
見るからに頑丈でMPC500を入れるには大げさすぎる気もしましたが、カッティングスポンジまで付属していて2,780円と、かなりお買い得です。
サイズはほぼピッタリですが、厚みはだいぶ過剰でしたね。まあ、買う前からそうだろうなとは思っていましたが（笑）
ちなみに底面側のスポンジは三重になっていて、いちばん上のものを、最外枠だけ残して切り取りました。以前、単品で購入したスポンジより少し硬めでしたが、それでも薄くて安定感がなくなってしまったので、両面テープで貼っています。もっと硬いスポンジでも良さそうですね。
防水構造のためか、蓋の開閉にはそれなりに力が必要です。特に閉めるときはバチンと大きな音が出て、深夜だと気になります。
グリップの近くには半透明な素材のポケットがあり、中に紙などが入れられるようになっています。 なぜか赤い色の派手な紙が入っていましたが、購入者に存在を気づかせるためですかね。（この製品には説明書の類は何も入っていない） 外に持ち出す機会はないと思うけど、せっかくだし連絡先をプリントした紙でも入れておこうかと思います。
関連リンク
・AKAI MPC500 その後3 (2018年06月29日)
2018年5月30日
AKAI MPC500 その後
27日の日記のその後です。パッドの感度が悪い問題の対策をしてみました。これまたネットに事例がたくさんあるのですが、以下のサイトがとても参考になりました。
この記事にあるのと全く同じアサヒペンの「すべりどめパッド」が手に入ったので（ヨドバシ.comで57円でした(^^;) ）そのまま真似させていただきました。両面テープは家にあった別のものですが、MPC500のパッド側は粘着力が低くて作業に苦労しました。先にすべりどめパッドに貼らないとだめですね。
12個とも、パッド裏の窪みのサイズに切り取って貼り付けただけの無調整ですが、ほぼ満足いく結果になりました。これまでは親の仇のように叩かなければならなかったのが、ほとんど触る程度の弱い力でも反応するようになりました。ただ、最大音量（ベロシティ127）に近い値を出すには、それなりの力で叩く必要がありますね。この、弱から強までの幅が、もう少し狭くなると良かったのですが、まあ最大音量を出さなきゃならない場面なんて、そう多くないですかね。（常に最大音量にするボタンはある）
ちなみにパッドの感度はソフト的にも16段階で設定できるのですが、どんな値にしても、あまり違いを感じません。この設定、全く効いてないんじゃないかと疑うほどです。ベロシティ変化のカーブもA,B,C,Dの４種類から選べるのですが、どの設定がどんなカーブなのか説明書にも詳細な記述がありません。（可変抵抗と同じかと思ったら違うみたい？）
CFカードも入手しました。MPC500で扱える最大容量は2GBだそうですが、既に普通の店だとあまり選択肢もなく高かったので、ヤフオクで買いました。Transcendの新品が千円以下で入手できました。そういやCFカードを買うのはこれが初めてです。まさか2018年にもなって買うことになるとは思いませんでしたけどね(^^;)
また、本体のメモリは出荷時の16MBのままだったので、128MBの増設メモリも入手しました。こちらもヤフオクで千円以下でした。AKAI純正ではありませんが（当時のノートPC用?）問題はなさそうです。16MBだとドラムとベースくらいしか入りませんでしたが、128MBあれば何でもできそうですね。
ちなみに、このマシンは主に打楽器（フィンガードラム）として使っていくつもりです。元々その目的でMASCHINEを買って、今でも楽しんでいるのですが、やはりPCに繋ぐのが面倒で仕方ありません。その点、単独で動くハードウェアは良いですね。なお、スピーカーは内蔵されていませんが、EWIのために買った小さなスピーカーを繋くと（要変換プラグ）ケーブルレスで演奏できて良い感じです。
関連リンク
・AKAI MPC500 その後2 (2018年06月19日)
2018年5月27日
AKAI MPC500
最近すっかりサンプラーにハマっていますが、また中古でAKAIのMPC500を買ってしまいました。これは2006年発売の当時のエントリー機で、電池駆動もできる可愛いやつです（笑）
エントリー機とはいえ、見た目も作りも、安っぽさは微塵もありません。パッドの数が12しかないのが残念と言えば残念ですが（他機種は16）小さいもの好きの私には、たまらないデザインですね。なぜ当時これを買おうとしなかったのか（まあ安くはなかったけど）不思議なくらいです。
パッと見は新品のように綺麗な中古品でしたが、それはあくまで見た目の話です。やはりMPCはラックマウント機材と違って頻繁に手で触れる"楽器"なので、他人が使った機材は気になります。というわけで、悩んだ末、全分解して洗浄することにしました。
分解で特に苦労したのは、マザーボードを外すことと（先に入出力端子に刺さっているコの字型の金具を外す必要がある）液晶のコネクタを繋ぐこと（単純にケーブルが短い）ですかね。液晶は外さなくても良かった気もしますが、最初は分かりませんでした。例によって、もう外側は舐めても大丈夫なくらい清潔です(^^;)
実はデータ保存のためのCFカードを別に注文してあるのですが、それがまだ届いていません。そんなわけで、まだプリセットの音（CF型のROMカードが付属）を少し鳴らしてみた程度ですが、噂どおりこの機種はパッドの感度が低いですね。かなり強く叩かないと反応しません。経年劣化もあるのかもしれませんが、これも改良する手段があるようなので、後日チャレンジしてみたいと思います。
しかし、ラックマウントのSシリーズが二束三文で売られているのに対して、MPCは古いものでも意外と高値ですね〜。おもちゃとして買うには躊躇するレベルでした。
・訂正
付属のカードはROMではなく、AKAIのラベルが印刷された普通のCFカード（128MB）でした。元々プリセットデータが入っていたのだと思いますが、これまでのオーナーが内容をいじっていないことを祈ります。（PCでタイムスタンプを見る限り大丈夫そう）
関連リンク
・AKAI MPC500 その後 (2018年05月30日)
2018年5月24日
AKAI S3000XL その後3
20日および21日の日記のその後です。S3000XLにSCSI2SDを取り付けました。事例はネット上にたくさんありますが、以下のサイトがとても参考になりました。機器は違いますが、基本的にこれと同じ方法です。
S3000XL Compact Flash Upgrade | Super Synthesizer Projects
いちばんの難関はケーブルの入手かもしれません。昔のPCで使われていた50ピンのフラットケーブルなのですが、今ではあまり売られていません。実際、SCSIという単語を入れて検索しても数千円もする高価なケーブルしかヒットしません。
しかし、ケーブルダイレクトという店で「MILソケットケーブル 50pin フラットケーブル（メス－メス、ストレート結線）」という名前で販売されているのを見つけました。なんと長さが細かく選べて、１つ数百円程度です。あまりにも安いので思わず10cmと30cmの２つ注文してしまいましたが、実際に使ったのは30cmのほうです。さすがに10cmでは短すぎました(^^;) 送料は400円で、注文した翌日には届きました。
電源のほうはATX電源（自作PC用の電源）のペリフェラルケーブルを加工して作りました。Amazonでも数百円程度で買えます。それを切って5Vのほうだけ使いました。迂闊なことに写真に写っていませんが、先日のMacに取り付けた写真の赤いケーブル（+5V）と、その隣の黒いケーブル（グランド）だけ残して、他の２本（もう１つの黒と黄色）はカットしました。
S3000XL側のコネクタは開けてみるまで種類がよく分からなかったのですが、同じものは持っていなかったので、直接ハンダ付けしてしまいました。１ピンが+5V、２ピンがグランドのようです。念のためテスターで電圧を測ってから付けました。逆にしちゃうと大変ですからね(^^;)
SCSI2SDの基板は、たまたまあった適当なサイズの木材をスペーサーにして、剥がせるタイプの厚手の両面テープで、電源の横の空きスペースに固定しました。
microSDカードは先日Macで正常に動いていたもの（書かなかったけど古い2GBのカード）ですが、S3000XLで使っているとエラーが出てしまうことがありました。うまくいくときもあって何が問題なのかいろいろ調べたのですが、別のカードに交換してみたところ、あっさり解決しました。カードの不具合か、書き込み速度の問題か、もしくは相性ですかね。
交換したカードも2GBですが、マニュアルによるとS3000XLの扱えるディスク容量は最大510MBで、それ以上のディスクを繋いでも510MBまでしか使えないようです。また１つのパーティションは最大60MBとのことです。
SCSI2SDは（私のバージョン5.0は）４台までのSCSIデバイスをエミュレートできるので、512MBx4で使うことにしました。SCSI IDはそれぞれ5,4,3,2を割り振りました。S3000XLでは起動時にID 5のデバイスを確認しに行くようなので、HDDは5にしておくと都合が良いのです。0と1は外付けドライブ用に開けておきました。
パーティションは１ドライブ毎に34MBを15個ずつ用意しました。それぞれA〜O（オー）ドライブとなります。メモリが32MBなので、パーティションがそれより大きくても、あまりメリットがありません。それよりメモリと同じくらいのサイズにしておいて、全部まとめて読み書きするのが良いようです。このあたりはPCとは考え方が違う感じですね。
フォーマットは、不良セクタの検査も入るので（スキップ可）もの凄く時間がかかります。しかし、コピーは予想以上に速いですね。これまでサンプリングしたデータは、まだ2HDのフロッピーディスク１枚分（AKAIフォーマットなので1.6MB）くらいしかありませんが、フロッピーだと数十秒かかります。それが、ほんの数秒で終わるので、かなり快適になりました。
関連リンク
・AKAI S3000XL その後4 (2018年08月12日)
2018年5月20日
AKAI S3000XL その後2
13日の日記のその後です。S3000XLにはS/PDIFのデジタル音声入出力端子があるので、それを利用したサンプリングを試してみました。上限が44.1kHz/16bitという点は変わりませんが、これなら無劣化でサンプリングができます。
まず、音楽CDからのサンプリングをやってみました。S3000XLにはコアキシャル（同軸）の端子しかないので、それに対応している古いDVDプレイヤーを出してきて、ラックの上に置いて使いました。CDは頭出し等の操作性も良いし、意外と快適にサンプリングができますね。PCで作業するのと大差ないかもしれません。これで市販のサンプリングCD（これも絶滅危惧種?）からのサンプリングは実用になりますね。物は試しで、何か１枚入手してみるのも面白いかもしれません。
まず、残念ながら多くのPCにはデジタル音声出力があったとしても、オプティカル（光）端子しかない場合がほとんどです。我が家のPCも同様でした。そこでAmazonを物色してみたところ、1,500円くらいでオプティカル／コアキシャルの変換ができる機器を見つけたので買ってみました。高かったら諦めようと思っていたのですが、このくらいならOKです。
動作も問題ありませんでした。試したのはWindowsマシンですが、コントロールパネルの「サウンド」で出力を44.1kHz/16bitに設定しておけば、ファイル自体はどんな形式でも大丈夫でした。これでPCから発音するあらゆる音がサンプリング可能になります。実際に、ネットにあったフリーのサンプリング素材の中から、ドラムの音をいくつかサンプリングしてみましたが、うまくいきました。PCが少し離れたところにあるので場所の移動が面倒でしたが、それ以外は快適です。
ただドラムの音の場合、サンプリング作業そのものより、MIDI経由で演奏できるようプログラムを作るのが、思った以上に大変ですね。パーカッション系の素材は16パッドを搭載した現代の据え置き型サンプラーのほうが活用しやすそうです。ラックマウント型は、何か面白い音を１つだけサンプリングして、それを鍵盤で弾くという使い方が現実的かもしれません。
なお今まで気づかなかったのですが、最近のMacには光音声出力がないんですね。昔の機種はヘッドフォン端子が光出力も兼ねていて便利だったのですが、私のMacBook Pro（Late 2016)では省かれているようです。まあ、さすがに使う人は少ないだろうし、仕方ないですけどね。
関連リンク
・AKAI S3000XL その後3 (2018年05月24日)
